Instalację elektryczną w domu zaplanuj na rzucie wyposażenia, licząc urządzenia używane jednocześnie i miejsca, w których potrzebne jest zasilanie. Nie ma jednej właściwej liczby obwodów ani gniazd dla każdego metrażu. Najpierw przygotuj listę odbiorników i scenariuszy, a projektant dobierze podział, przewody i zabezpieczenia. Wysokości zapisuj względem gotowej podłogi. Łazienkę sprawdź osobno, ponieważ strefy wanny i prysznica ograniczają lokalizację osprzętu również przy lustrze.

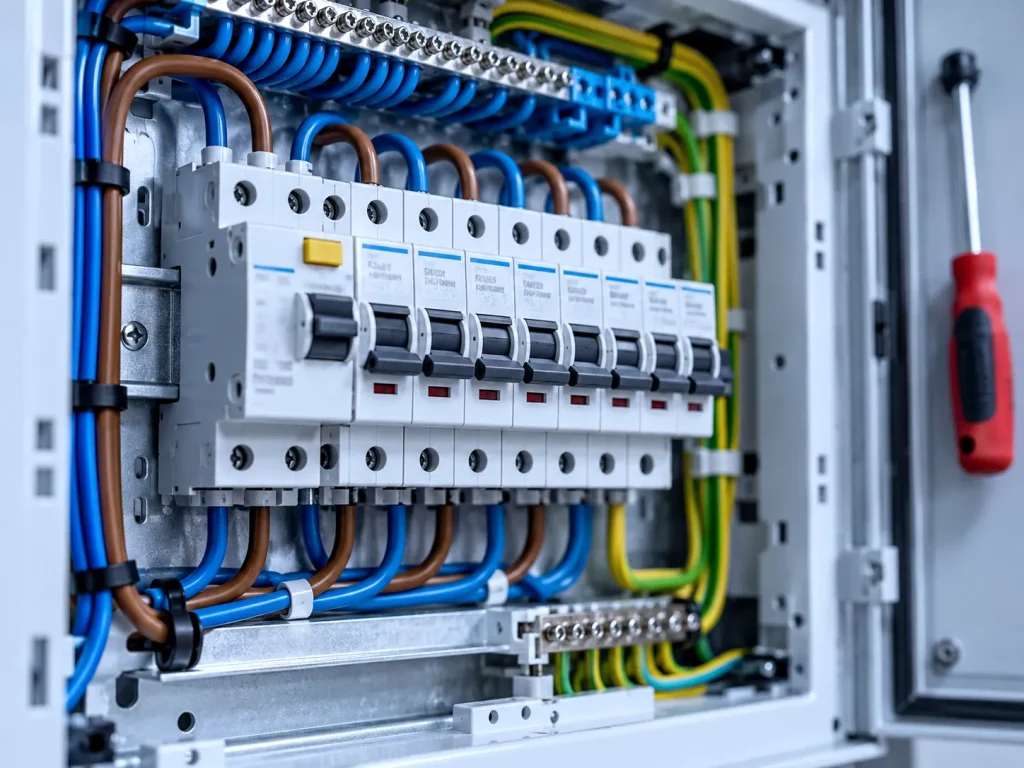

Jak podzielić dom na obwody
Na liście do projektu rozdziel oświetlenie, gniazda ogólne, urządzenia kuchenne, pralnię, zewnętrzne punkty zasilania i odbiorniki techniczne. Odrębne zasilanie urządzenia nie oznacza jedynie osobnego gniazda na tej samej grupie. Projektant powinien określić rzeczywisty obwód i sposób ochrony. Na tę listę wpisz także odbiorniki montowane na stałe na ścianie, np. lustro łazienkowe podłączane bezpośrednio do przewodu, ponieważ wymaga wyprowadzenia zasilania w ustalonym miejscu jeszcze przed tynkowaniem.
Przykładowy model do rozmowy może obejmować 4 obwody światła, 6 grup gniazd ogólnych, 5 odbiorników kuchennych i 5 grup technicznych, czyli łącznie 20 obwodów. To założenie dla przykładowego programu domu, nie norma ani zalecana liczba dla wszystkich budynków. Dodanie garażu, warsztatu lub innych odbiorników zmienia zestawienie.
Podstawą projektowania jest seria norm PN-HD 60364, a część dotyczącą łazienek można znaleźć w katalogu norm instalacji elektrycznych PKN. Inwestor określa potrzeby, natomiast dobór przekrojów, ochrony, uziemienia i warunków zasilania wymaga projektu oraz pomiarów. Liczenie punktów nie zastępuje tej oceny.
Ile gniazd przewidzieć w poszczególnych pomieszczeniach
Licz miejsca podłączenia, a nie tylko widoczne ramki. Ramka potrójna może zawierać trzy gniazda, gniazdo i dwa łączniki albo osprzęt komunikacyjny. W kosztorysie uzgodnij definicję punktu, ponieważ wykonawcy mogą rozliczać takie zestawy inaczej.
Przykładowy program potrzeb wygląda następująco:
- salon, 8–12 gniazd, rozdzielonych między media, sofę i dodatkowe stanowiska;
- sypialnia dwuosobowa, 6–8 gniazd, z uwzględnieniem obu stron łóżka;
- gabinet, 6–10 gniazd, zależnie od komputera, monitorów i innych urządzeń;
- kuchnia, 4–6 gniazd roboczych przy blacie oraz osobno zasilanie stałego wyposażenia;
- łazienka, 2–4 gniazda użytkowe, jeśli potrzebne i możliwe do prawidłowego rozmieszczenia, plus uzgodnione zasilanie urządzeń;
- garaż, 4–8 gniazd przy wejściu i stanowiskach pracy, z osobną analizą mocnych odbiorników.
Są to propozycje do przeliczenia na własny sprzęt, nie minima normowe. Dla biurka policz komputer, monitory, lampę, ładowarki i urządzenia używane okazjonalnie. Zapas jednego lub dwóch gniazd w danym miejscu może być bardziej przydatny niż identyczna liczba rozmieszczona za niedostępną szafą.
W kuchni zasilanie sprzętu zabudowanego ustal według dokumentacji producenta i rysunku mebli. Gniazdo umieszczone bezpośrednio za urządzeniem może kolidować z jego korpusem albo uniemożliwić wsunięcie. Sprawdź możliwość odłączenia i dostęp serwisowy bez przypadkowego prowadzenia przedłużaczy.
Na jakiej wysokości umieszczać gniazda i łączniki
Wszystkie wymiary zapisuj od poziomu gotowej podłogi do osi osprzętu, jeśli projekt nie określa inaczej. Zaznacz tę zasadę na rysunku. Gdy posadzka wzrośnie o 15 cm, punkt odmierzony od surowego stropu znajdzie się odpowiednio niżej względem użytkownika.
Do pierwszej przymiarki gniazd ogólnych można przyjąć 25–35 cm nad posadzką, a łączników 100–120 cm. To popularne założenia użytkowe do uzgodnienia, nie jeden nakaz dla wszystkich pomieszczeń. Dla osoby korzystającej z wózka, dziecka lub użytkownika o ograniczonym zasięgu ręki dobierz położenie do realnego dostępu.
Przy łóżku liczy się wysokość materaca i szafki, a nie standard z pozostałych ścian. Zaznacz zagłówek, szerokość łóżka i bok stolika. Osprzęt powinien być dostępny w docelowym ustawieniu; punkt zasłonięty szerokim zagłówkiem nie staje się wygodny tylko dlatego, że znajduje się 30 cm nad podłogą.
Jak rozplanować zasilanie łazienki i strefy nad umywalką
Najpierw projektant wyznacza strefy wanny i natrysku, uwzględniając rodzaj urządzenia, wypływ wody oraz stałe przegrody. Strefa 0 dotyczy wnętrza wanny i określonej przestrzeni natrysku. Strefa 1 obejmuje przestrzeń kąpieli, a strefa 2 występuje zgodnie z zasadami właściwymi dla danego układu. Nie wyznaczaj ich od środka umywalki.
Zwykłych gniazd 230 V nie umieszczaj w strefach 0, 1 i 2. Samo IP44 ani osłona na klapce nie znoszą ograniczeń lokalizacji. Wymagany stopień IP, dopuszczony rodzaj urządzenia i ochrona obwodu to odrębne warunki, które muszą być spełnione łącznie.
Dla obwodów łazienki istotna jest ochrona różnicowoprądowa o znamionowym prądzie różnicowym nie większym niż 30 mA, z uwzględnieniem zasad i wyjątków właściwej instalacji. Nie traktuj RCD jako zgody na dowolne położenie gniazda. Także połączenia wyrównawcze i warunki ochrony przeciwporażeniowej wymagają oceny wykonawcy.
Przy umywalce zaznacz na jednym rysunku blat, baterię, lustro, szafkę i gniazda. Punkt przyjęty roboczo np. na 110–120 cm trzeba sprawdzić względem wysokości blatu, rozbryzgów i stref sąsiedniego prysznica. Nie jest to uniwersalna bezpieczna wysokość. Umywalka sama nie tworzy stref takich jak wanna, ale ściana z lustrem może znajdować się w ich zasięgu.
Wyprowadzenie do lustra ustal według rysunku konkretnego produktu. Osobno uwzględnij światło, matę grzewczą, szafkę z osprzętem i sposób sterowania, jeśli są przewidziane. Przewód nie powinien wypadać w uchwycie ani wymagać niedostępnego połączenia. Zapewnij dostęp do zasilacza oraz elementów serwisowych zgodnie z instrukcją.
O jakich punktach łatwo zapomnieć przed tynkami
Przejdź po domu z listą urządzeń i zaznacz pozycję każdego odbiornika. Uwzględnij miejsca, w których kabel biegnący przez podłogę przeszkadzałby w przejściu. Szczególnie sprawdź:
- Gniazdo dla odkurzacza i stacji robota sprzątającego.
- Zasilanie routera, punktów sieciowych i urządzeń w szafce technicznej.
- Napędy osłon okiennych i przewidziane sterowanie.
- Bramę, furtkę, taras i urządzenia zewnętrzne.
- Sprzęt w zabudowie, do którego trzeba zachować dostęp.
- Zapasowe trasy lub przepusty dla uzgodnionej rozbudowy.
Po tynkach koszt dodatkowego punktu nie kończy się na puszce i przewodzie. Obejmuje zabezpieczenie, bruzdowanie, odtworzenie warstw, pomiary i czasem ponowne malowanie całej powierzchni. Cena zależy od regionu, standardu oraz drogi dojścia do istniejącej instalacji.
Jeśli sama poprawka elektryczna w otrzymanej ofercie wynosi 150–300 zł, a naprawa wykończenia 200–500 zł, suma wyniesie 350–800 zł. To przykład rachunku na założonych przedziałach, nie cennik usług. Poproś o dwie oddzielne wyceny, żeby zobaczyć pełny skutek zmiany.
Czego nie robić przy planowaniu i odbiorze
Nie zamykaj robót bez wymaganych sprawdzeń i dokumentacji. Zrób zdjęcia tras z czytelnymi odniesieniami wymiarowymi, a pomiary i odbiór powierz osobie z właściwymi kwalifikacjami. Fotografia pomaga później rozpoznać przebieg, lecz sama nie potwierdza bezpieczeństwa instalacji.
Najczęstsze pytania
Ile obwodów potrzeba w domu o powierzchni 120 m²?
Liczba wynika z odbiorników, podziału funkcji i wymagań projektu. Przykład dwudziestu obwodów może służyć do rozmowy, ale nie zastępuje bilansu. Najpierw przygotuj listę urządzeń oraz miejsc użytkowania.
Czy można dać jedno gniazdo i korzystać z listwy?
Listwa nie zwiększa dopuszczalnego obciążenia obwodu i nie naprawia złej lokalizacji zasilania. Przy stałym wyposażeniu zaplanuj potrzebne punkty w dostępnych miejscach. Mocne odbiorniki oceniaj zgodnie z projektem i instrukcjami urządzeń.
Czy gniazdo przy lustrze wystarczy odsunąć od umywalki?
Nie, trzeba sprawdzić także strefy wanny lub natrysku, narażenie na wodę i sposób ochrony. Wysokość oraz odległość od baterii nie są samodzielnym potwierdzeniem poprawności. Położenie zatwierdź na rzucie i widoku ściany.
